LTC2311CMSE-14:14 位帶符號位、5Msps 差分輸入 ADC
1、基本參數
型號:LTC2311CMSE-14
位數:14
采樣率(每秒):5M
輸入數:1
輸入類型:差分
數據接口:LVDS - 串行,SPI
配置:S/H-ADC
比率 - S/H:ADC:1:1
A/D 轉換器數:1
架構:SAR
參考類型:外部,內部
電壓 - 供電,模擬:3.13V ~ 3.47V,5V
電壓 - 供電,數字:3.13V ~ 3.47V,5V
特性:-
工作溫度:0°C ~ 70°C
封裝/外殼:16-MSOP
安裝類型:表面貼裝型

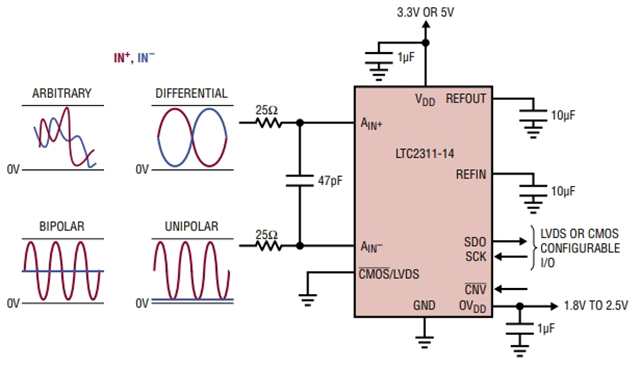

2、說明
LTC2311CMSE-14是一款低噪聲、高速、14 位帶符號位逐次逼近型寄存器 (SAR) ADC,其具有差分輸入和寬輸入共模范圍。LTC2311CMSE-14采用單 3.3V 或 5V 工作電源,具有一個 8VP-P 的差分輸入范圍,從而使其非常適合于那些要求寬動態范圍和高共模抑制的應用。LTC2311CMSE-14實現了 ±0.75LSB INL (典型值)、無漏失碼 (在 14 位) 和 80dB SNR (典型值)。
LTC2311CMSE-14具有一個內置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 溫度補償型基準,并提供了一個外部 1.25V 緩沖基準輸入。另外,LTC2311CMSE-14還擁有一個支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。5Msps 的高吞吐速率和單周期延遲特性使 LTC2311CMSE-14 成為眾多高速應用的理想選擇。LTC2311CMSE-14在采用一個 5V 電源時僅消耗 50mW 功率,并提供了打盹和睡眠模式以將功耗降低至 5μW,從而達到在待用期間進一步省電的目的。
3、LTC2311CMSE-14的主要特性包括:
吞吐速率:5Msps
保證±0.75LSB INL(典型值)、±2LSB INL
保證14位、無失碼
具有寬輸入共模范圍的8VP-P差分輸入
80dB SNR(典型值,fIN = 2.2MHz)
–90dB THD(典型值,fIN = 2.2MHz)
保證工作溫度范圍為–40°C至125°C
3.3V或5V單電源
低漂移(最大20ppm/°C)2.048V或4.096V內部基準電壓源,帶1.25V外部基準電壓源輸入
I/O電壓范圍:1.8V至2.5V
兼容CMOS或LVDS SPI的串行I/O
功耗:50mW(VDD = 5V,典型值)
小型16引腳(4mm × 5mm) MSOP封裝
符合AEC-Q100標準,適用于汽車應用
3、LTC2311CMSE-14的應用領域:
高速數據采集系統
通信
遠程數據采集
成像
光網絡
汽車
多相電機控制
