LTC2500IDKD-32是一款32位過采樣ADC,其采用單個2.5V電源供電,支持高達1MHz的采樣率,適用于各種需要高精度測量的應用場景?。
技術規格
LTC2500IDKD-32的主要規格包括:
分辨率:32 bit
通道數量:1 Channel
接口類型:SPI
采樣比:1 MS/s
輸入類型:Differential
結構:SAR
模擬電源電壓:2.5 V
數字電源電壓:1.71 V to 5.25 V
SNR – 信噪比:104 dB
最小工作溫度:- 40 C
最大工作溫度:+ 85 C
封裝 / 箱體:DFN-24
INL - 積分非線性:+/- 0.5 ppm
轉換器數量:1 Converter
Pd-功率耗散:24 mW
產品類型:ADCs - Analog to Digital Converters
參考類型:External
參考電壓:2.5 V to 5.1 V
SFDR - 無雜散動態范圍:128 dB
關閉:No Shutdown
SINAD - 信噪和失真率:104 dB
THD - 總諧波失真:- 120 dB
類型:Oversampling ADC
單位重量:894.062 mg
概述

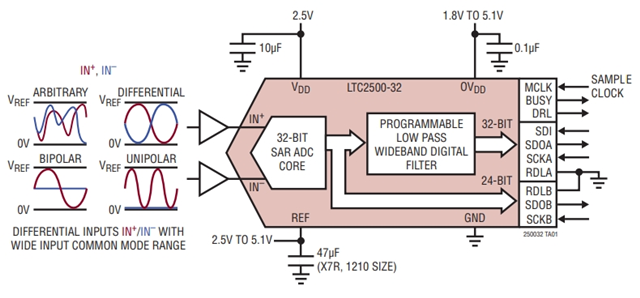

LTC2500IDKD-32是一款低噪聲、低功率、高性能 32 位 ADC,其具有一個集成的可配置數字濾波器。該器件采用單個 2.5V 電源供電工作,具有一個高達 ±VREF 的全差分輸入范圍,且 VREF 的變化范圍從 2.5V 至 5.1V。LTC2500IDKD-32支持 0V 至 VREF 的寬共模范圍,從而簡化了模擬信號調理要求。
LTC2500IDKD-32同時提供兩個輸出代碼,包括一個32位數字濾波高精度低噪聲代碼和一個32位無延遲復合代碼??膳渲脭?shù)字濾波器通過對來自SAR ADC內核的數據流實施低通濾波和降頻采樣以減少測量噪聲,因此產生了32位濾波輸出代碼。32位復合代碼由一個超范圍檢測位、一個代表差分輸入電壓的24位代碼和一個代表共模輸入電壓的7位代碼組成。每個轉換周期都提供32位復合代碼,從而消除了延遲周期。
數字濾波器是可高度地配置 (通過 SPI 兼容型接口來進行),并具有許多適合多種應用的獨特濾波器類型。數字低通濾波器放寬了對于模擬抗混疊的要求。采用 SYNC 引腳可以很容易地實現多個 LTC2500-32 器件的同步。
此外,LTC2500IDKD-32還具有以下主要特性:
±0.5ppm INL (典型值)
在 1Msps 時 SNR 的典型值為 104dB
在 61sps 時動態范圍的典型值為 148dB
保證 32 位,無漏失碼
具同步功能的可配置數字濾波器
放寬的抗混疊濾波器要求
雙輸出 32 位 SAR ADC
32 位數字濾波低噪聲輸出
24 位差分 + 7 位共模 1Msps 輸出和超范圍檢測功能
寬輸入共模范圍
保證工作至 85°C
1.8V 至 5V SPI 兼容型串行 I/O
低功率:24mW (在 1Msps)

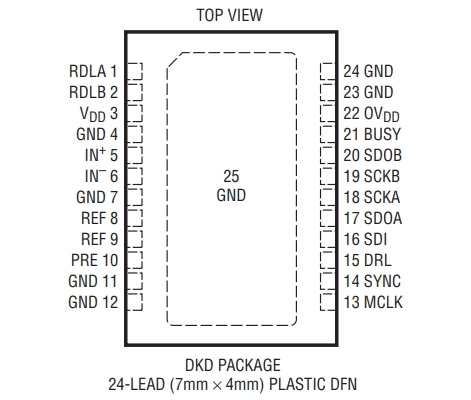

24 引腳 7mm x 4mm DFN 封裝
應用領域
LTC2500IDKD-32適用于需要高精度測量的各種領域,包括:
地震學和能源勘探?:用于數據采集和處理。
自動化測試設備?:在工業自動化中提供高精度的信號轉換。
高準確度儀表?:用于需要高精度測量的儀器儀表?。
