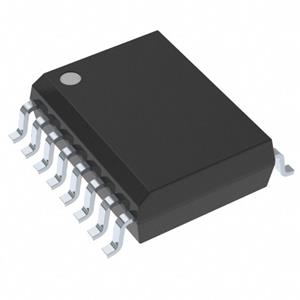

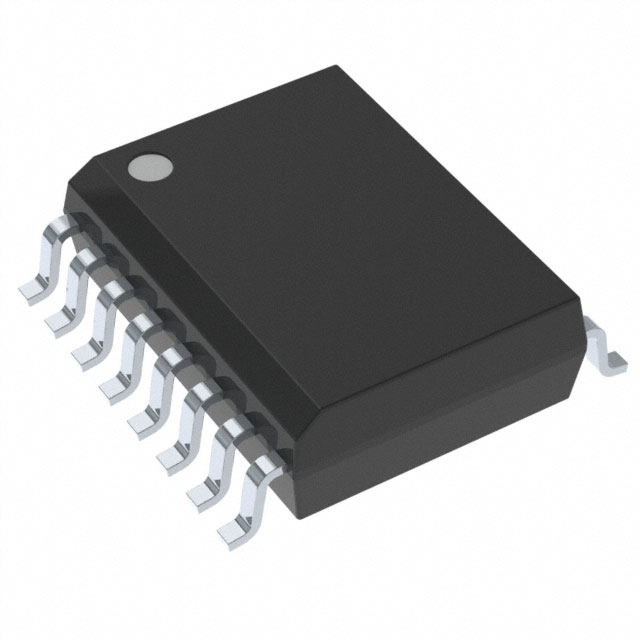

UCC21737QDWRQ1 是一款電隔離單通道柵極驅動器，設計用于直流工作電壓高達 2121V 的 SiC MOSFET 和 IGBT，具有先進的保護功能、出色的動態性能和穩健性。 該器件具有高達 ±10A 的峰值拉電流和灌電流。

特性

? 5.7kV RMS 單通道隔離式柵極驅動器

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度等級 0：-40°C 至 +150°C 環境工作溫度范圍

– 器件 HBM ESD 分類等級 3A

– 器件 CDM ESD 分類等級 C6

? 功能安全質量管理型

– 可提供用于功能安全系統設計的文檔

? 高達 2121Vpk 的 SiC MOSFET 和 IGBT

? 33V 最大輸出驅動電壓 (VDD-VEE)

? ±10A 驅動強度和分離輸出

? 150V/ns 最小 CMTI

? 具有 270 ns 快速響應時間的過流保護

? 外部有源米勒鉗位

? 發生故障時的 900mA 軟關斷

? 隔離側的 ASC 輸入，用于在系統故障期間打開電源開關

? 過流警報 FLT 和通過 RST/EN 重置

? 針對 RST/EN 的快速啟用/禁用響應

? 抑制輸入引腳上的 <40ns 噪聲瞬態和脈沖

? RDY 上的 12V VDD UVLO 和 -3V VEE UVLO（具有電源正常指示功能）

? 具有高達 5V 過沖/欠沖瞬態電壓抗擾度的輸入/輸出

? 130 ns（最大）傳播延遲和 30 ns（最大）脈沖/器件間偏移

? SOIC-16 DW 封裝，爬電距離和間隙 > 8mm

? 工作結溫范圍：-40°C 至 +150°C

應用

? 適用于 EV 的牽引逆變器

? 車載充電器和充電樁

? 用于 HEV/EV 的直流/直流轉換器
