LM5022MM 器件是一款高電壓、低側、N 溝道 MOSFET 控制器，適用于升壓和 SEPIC 調節器。它包含實現單端初級拓?fù)渌璧乃泄δ堋］敵鲭妷赫{(diào)節基于電流模式控制，這簡化了環路補償?shù)脑O(shè)計，同時提供了固有的輸入電壓前饋。LM5022MM 包含一個啟動調節器，可在 6 V 至 60 V 的寬輸入電壓范圍內工作。PWM 控制器設計支持高速運行，包括最高 2.2 MHz 的振蕩器頻率范圍和總傳播延遲小于 100 ns。其他功能包括誤差放大器、精密參考、輸入欠壓鎖定、周期性電流限制、斜率補償、軟啟動、外部同步功能和熱關斷。LM5022MM 采用 10 引腳 VSSOP 封裝。

LM5022MM 規格

拓?fù)浣Y(jié)構：升壓、反激、SEPIC

輸出數量：1個輸出

開關頻率：200 kHz至2.2 MHz

占空比 - 最大：90%

輸出電壓：1.25 V至300 V

輸出電流：10 A

最低工作溫度：-40°C

最大工作溫度：+125°C

工作供電電流：3.5 mA

單位重量：633 mg

LM5022MM的特點

內部60 V啟動調節器

1 A峰值MOSFET柵極驅動器

輸入電壓范圍：6 V至60 V（啟動后可低至3 V）

占空比限制為 90%

帶滯后功能的可編程欠壓鎖定（UVLO）

周期性電流限制

外部同步（交流耦合）

單電阻振蕩器頻率設置

斜率補償

可調軟啟動

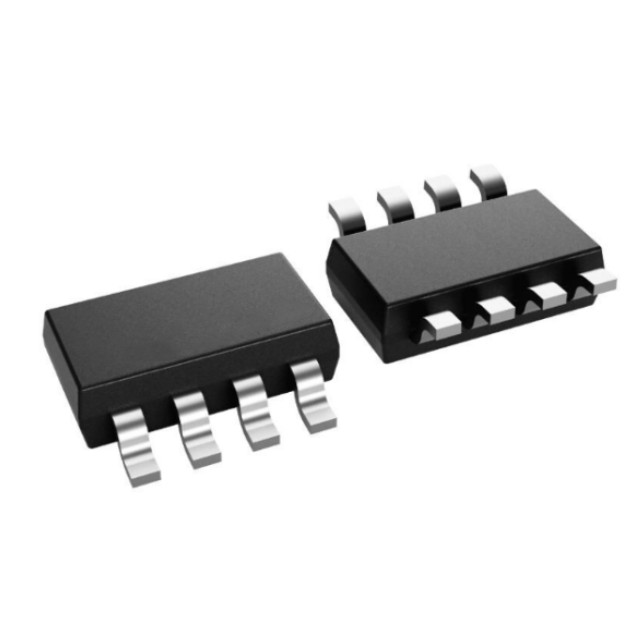

10 引腳 VSSOP 封裝

LM5022MM 的應用

升壓轉換器

SEPIC 轉換器
