Qorvo的TGA2239-CP是一款基于 GaN 的 3 級功率放大器，工作頻段為13.4至15.5 GHz。這款高性能放大器采用Qorvo生產的0.15 um GaN on SiC技術制造，提供30 dB以上的小信號增益和31 %以上的功率增加效率，使系統設計人員能夠以經濟高效的方式實現出色的性能水平。
TGA2239-CP采用10引腳15 x 15 mm螺栓固定封裝。TGA2239-CP裝配有純銅底座，加上其高效率，最大限度地降低了系統級冷卻要求的壓力，進一步降低了系統運營成本。出色的電氣性能和熱管理使TGA2239-CP非常適合支持商用和軍用市場的通信和雷達應用。
兩個RF端口都集成了DC隔直電容，并且完全匹配50歐姆。
TGA2239-CP的應用：
商業VSAT
軍事衛星通信
數據鏈接
雷達

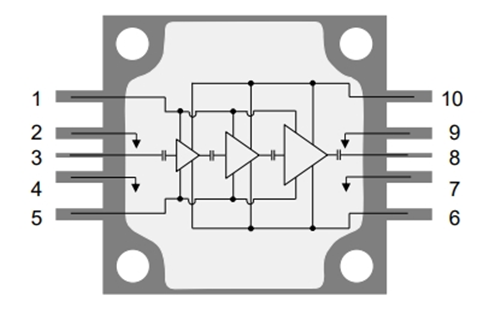

框圖：
主要特點：
頻率范圍:13.4–15.5 GHz
POUT: >45.5 dBm (PIN = 22 dBm)
PAE: > 31 % (PIN = 22 dBm)
小信號增益:> 30 dB
IM3:< 19 dBc @ 38 dBm POUT/Tone
偏置:VD = +28 V，IDQ = 900 mA，VG = 2.7V(典型值)
包裝尺寸:15.2 x 15.2 x 3.5?mm
工藝技術:QGaN15
封裝基座是純銅，提供出色的熱管理
