最新資訊Amphenol 的 Paladin HD系列延續了其作為行業領先的高速應用互連解決方案的傳統。Paladin HD2利用與Paladin HD相同的板連接、雙軸電纜連接和配對接口實現向后兼容性，提供直接升級到224Gb/s PAM4的途徑。分立屏蔽差分對和革命性的電路板技術實現了無與倫比的性能和密度。…
Amphenol 的 Paladin? HD系列延續了其作為行業領先的高速應用互連解決方案的傳統。Paladin? HD2利用與Paladin? HD相同的板連接、雙軸電纜連接和配對接口實現向后兼容性，提供直接升級到224Gb/s PAM4的途徑。分立屏蔽差分對和革命性的電路板技術實現了無與倫比的性能和密度。
249-4214-11V的規格：

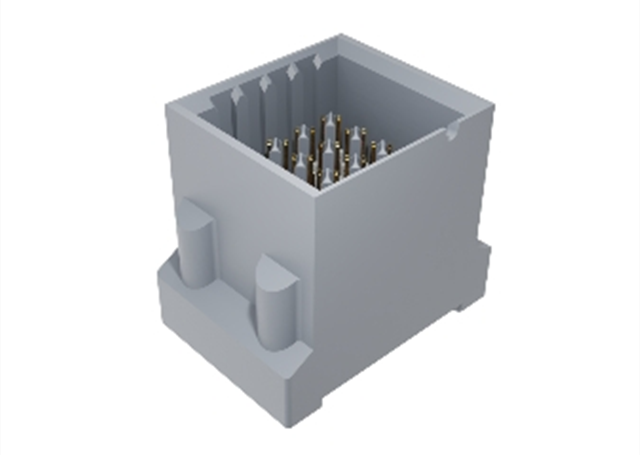

系列：Paladin? HD2 224Gb/s背板連接器
類型：垂直接頭
列數：4-Pair
排數：4 column
間距：2.40mm
電鍍接觸面積：GXT+
Wipe (Contact)：1.50mm
應用：
計算機網絡服務器
人工智能/人工智能計算
儲存；儲備
超級計算機
交換機/路由器
無線基礎設施
光學傳輸
特征與優勢：
224Gb/s的世界級SI性能
所有架構的奈奎斯特頻率下IL至XTalk裕量均大于40dB
業界領先的224Gb/s密度
1RU機架內144個差分對，正交間隔，包括氣流空間
在連接器機械配合范圍內保持一致的SI性能
在整個擦除范圍內，阻抗變化小于5ω，串?dāng)_影響最小
通過67GHz的線性傳輸
67GHz內無諧振
支持所有系統架構；電纜可以端接到其他224Gb/s產品線
板到板、板到電纜、PHD2電纜到電纜和PHD2電纜到Ultrapass (224Gb/s)
最大化路由通道
每層路由2個或更多高速差分對
每個差分對中的機械匹配和電氣平衡信號
低模式轉換的無偏斜設計，同時保持傳統走線中斷
革命性的混合板附件:壓縮安裝信號和壓配接地
針對SI性能、密度和布線進行了優化
對稱配合接口
支持90°和270°正交應用
普通差分對元件
通過針對所有配置的可重復裝配步驟實現大規模生產
匹配和尺寸與Paladin? HD兼容，并利用成熟的差分對架構
Mate兼容從112Gb/s到224Gb/s的升級路徑，具有可靠和強大的設計功能
Paladin? HD2 224Gb/s系列產品：
249-4214-11V
249-4216-11V
249-4218-11V
249-4219-11V
249-421H-11V
