NPM1100-QDAA-R7是一款用于電池充電和供電的超小型電源管理IC (PMIC)。概述:Nordic Semiconductor nPM1100電源管理IC將PMIC、雙??膳渲媒祲悍€(wěn)壓器和集成電池充電器相結合。nPM1100是Nordic nRF52系列和nRF53系列片上系統(SoC)的自然搭配,但也非常適用于采用小型可充…
NPM1100-QDAA-R7是一款用于電池充電和供電的超小型電源管理IC (PMIC)。
概述:

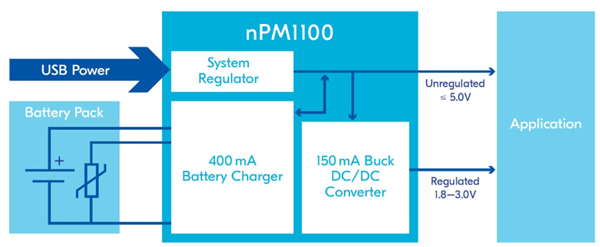

Nordic Semiconductor nPM1100電源管理IC將PMIC、雙??膳渲媒祲悍€(wěn)壓器和集成電池充電器相結合。nPM1100是Nordic nRF52系列和nRF53系列片上系統(SoC)的自然搭配,但也非常適用于采用小型可充電電池的任何產品。該設計確??煽抗╇姾头€(wěn)定運行,同時通過高效率和低靜態電流最大限度地延長電池壽命。
Nordic nPM1100電源管理IC具有極其緊湊的外形,非常適合用于高級可穿戴設備、聯網醫療設備和其他尺寸受限的應用。PCB占用面積可以低至23mm2 。
集成電池充電器設計用于為鋰離子電池和鋰聚合物電池充電,端接電壓可選擇4.1V或4.2V,支持電池化學,標稱電壓分別為3.6V和3.7V。最大充電電流可通過電阻器在20mA至400mA范圍內選擇。
nPM1100 PMIC包括一個USB兼容系統穩壓器,具有USB端口檢測功能,用于SDP、CDP和DCP USB主機型端口,支持100mA和500mA USB電流限制,USB電源電壓范圍為4.1V至6.6V。
nPM1100 PMIC無需軟件即可工作,與可在輸出電壓范圍內工作并為PMIC供電的所有元件兼容。
特性
極其緊湊的2.075mm x 2.075mm WLCSP封裝
補充所有nRF52和nRF53系列SoC
雙模降壓穩壓器
滯后和PWM模式
可選輸出電壓(1.8V、2.1V、2.7V、3.0V)
電流限制:150mA
鋰離子/鋰聚合物可充電電池的電池充電器
自動充電模式(涓流、恒流、恒壓)
電池?zé)岜Wo
可選終止電壓(4.1V或4.2V)
低靜態電流:800nA(典型值)、470nA(運輸節電模式下)(禁用電源輸出)
USB兼容輸入穩壓器
電流限制:100mA或500mA
輸入電壓:4.1V(最小值)至6.6V(最大值)
20V過壓保護
系統電壓輸出:3.5V至5.0V
USB端口檢測,用于SDP、CDP和DCP
充電和錯誤指示器LED用驅動器
應用
? 可穿戴設備
? 計算機外設
? 個人醫療設備
? 智能家居傳感器和控制器
? 遙控和游戲控制器
