產品描述：
AD9154是一款四通道、16位、高動態范圍數模轉換器(DAC)，提供2.4 GSPS最高采樣速率，可以在基帶模式下產生高達奈奎斯特頻率的多載波。AD9154具有針對直接變頻傳輸應用進行優化的特性，包括復數數字調制、輸入信號功率檢測以及增益、相位與失調補償。DAC輸出經過優化，可以與ADI公司的ADRF6720-27射頻正交調制器(AQM)無縫接口。在混頻模式下，DAC可在二階和三階奈奎斯特區內重構載波。串行端口接口(SPI)允許對內部參數進行編程和回讀。滿量程輸出電流可以在4 mA至20 mA范圍內進行編程。AD9154采用兩種不同的88引腳LFCSP封裝。
產品特色
超寬信號帶寬支持新興的寬帶和多頻帶無線應用。
先進的低雜散與失真設計技術，從基帶到高中頻的寬帶信號可以實現高質量合成。
JESD204B子類1可簡化多芯片同步。
小型封裝，尺寸為12 mm × 12 mm。
特征
支持輸入數據速率高達1 GSPS
專有低雜散與失真設計
單載波LTE 20 MHz帶寬(BW)，ACLR = 77 dBc（180 MHz IF時）
六載波GSM IMD = 78 dBc（600 kHz載波間距，180 MHz IF時）
SFDR = 72 dBc（180 MHz IF時，?6 dBFS單音）
靈活的8通道JESD204B接口
多芯片同步
固定延遲
數據發生器延遲補償
輸入信號功率檢測
高性能、低噪聲鎖相環(PLL)時鐘倍頻器
數字反sinc濾波器
使用數控振蕩器(NCO)的數字正交調制
奈奎斯特頻帶選擇—混頻模式
可選1倍、2倍、4倍或8倍插值濾波器
低功耗：2.11 W（1.6 GSPS時，全部工作條件下）
88引腳LFCSP（帶exposed pad）
應用
無線通信
多載波LTE和GSM基站
寬帶中繼器
軟件定義無線電
寬帶通信
點對點微波無線電
發射分集、多路輸入/多路輸出(MIMO)
儀器儀表
自動測試設備

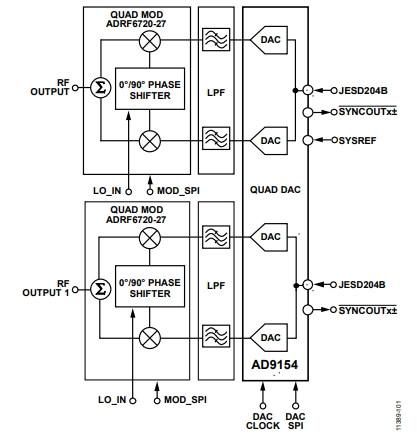

AD9154BCPAZ框圖：
