STNRG328S:Digital controller for STC/HSTC topologies(用于STC/HSTC拓?fù)涞臄?shù)字控制器)
描述:
STNRG328S數字控制器(用于STC/HSTC開環諧振轉換器)設計用于電源轉換。該器件在40V至60V典型輸入電壓范圍內執行電源轉換,輸出電壓的可編程轉換比為2:1至10:1,具有固定占空比和140kHz至300kHz可編程頻率。
STNRG328S數字控制器支持500W至2KW輸出功率,在寬負載范圍內具有非常高的效率,效率峰值為98.4%。
狀態機事件驅動 (SMED) 實現重要功能,確保所有STC/HSTC控制功能正常。SMED驅動ZCD(零電流檢測)功能,可管理死區時間和開關頻率,從而不管外部元件變化實現完美的LC諧振和最高效率。STNRG328S固件專門設計用于對SMED進行編程,并實施控制策略。
STNRG328S與STPRDC02A柵極驅動器(設計用于STC應用)以及熱插拔電路(通常為電子保險絲)結合,可避免輸入48V總線熱插拔時造成損壞。
特性
數字控制器,用于STC/HSTC拓?fù)?/span>
支持2:1至10:1寬轉換比,提供多種Vout
狀態機事件驅動 (SMED) 實現關鍵控制功能:
與熱插拔控制器結合,可限制電流
工作輸入電壓窗口
轉換比控制
PWM頻率和死區時間管理,確保ZCD功能
軟啟動控制
驅動程序管理
溫度控制
典型應用:服務器直流/直流中間總線生成,輸入電壓范圍為40V至60V,輸出功率范圍為200W至2kW
外設
10位ADC
UART接口
I2C主設備快/慢速數據率
GPIO
存儲器
具有可同時讀寫功能 (RWW) 和糾錯碼 (ECC) 的閃存和EEPROM
程序存儲器:32KB閃存;數據保留:55℃條件下1000次擦寫周期后,55℃條件下保留20年
數據存儲器:1KB真數據EEPROM;數據保留:85℃條件下1000次擦寫周期后,55℃條件下保留20年
RAM:6KB
工作溫度范圍:-40°C至105°C
VFQFPN32 5mm x 5mm封裝

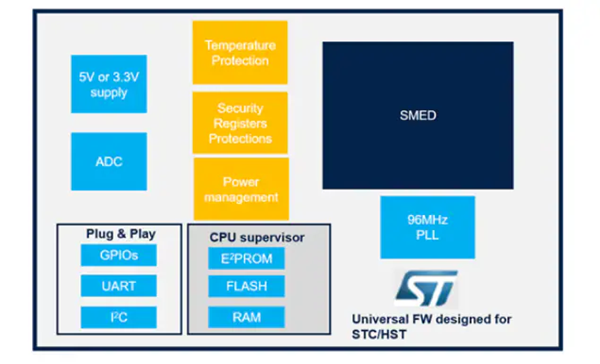

器件架構
