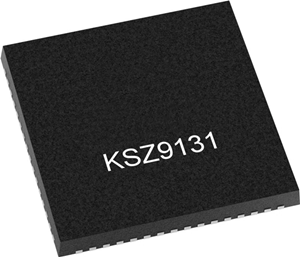

Microchip KSZ9131RNXU-VAO是一款具有節能特性的千兆以太網收發器,用于在標準CAT-5、CAT-5e和CAT6非屏蔽雙絞線(UTP)電纜上發送和接收數據。
概述
KSZ9131RNXU-VAO 是一款完全集成的三速(10Base-T/100Base-TX/1000Base-T)以太網物理層收發器,用于在標準CAT-5、CAT-5e和CAT6非屏蔽雙絞線(UTP)電纜上發送和接收數據。
KSZ9131RNX提供簡化的千兆位媒體獨立接口RGMII,KSZ9131MNX提供行業標準的GMII/MII(千兆位媒體獨立接口/媒體獨立接口),用于連接到千兆位以太網處理器和交換機中的GMII/MII MAC,以1000Mbps或10/100Mbps的速度傳輸數據。
KSZ9131為四個差分對使用片內端接電阻,并集成一個LDO控制器來驅動低成本MOSFET為1.2V內核供電,從而降低電路板成本并簡化電路板布局。
KSZ9131的特性
單芯片10/100/1000Mbps IEEE 802.3兼容以太網收發器
GMII/MII/RGMII,具有可耐受3.3V/2.5V/1.8V電壓的I/O
自動協商以自動選擇最高鏈接速度 (10/100/1000Mbps) 和雙工(半雙工/全雙工)
用于差分對的片上終端電阻
借助片上LDO控制器,可支持3.3V單電源供電 – 只需一個外部FET即可為內核產生1.2V電壓
巨型幀支持高達16KB
125MHz參考時鐘輸出
能量檢測掉電模式,可在未連接電纜時降低功耗
支持局域網喚醒 (WOL),具有強大的自定義數據包檢測功能
可編程LED輸出,用于鏈接、活動和速度
基線漂移校正
借助LinkMD? TDR電纜診斷功能,可識別故障銅纜
支持參數式NAND樹,可檢測芯片I/O和電路板之間的故障
用于診斷的環回模式
借助自動MDI/MDI-X分頻器,可在所有運行速度下檢測和糾正對交換
MDC/MDIO管理接口,用于PHY寄存器配置
自動檢測和校正線對交換、線對偏斜和線對極性
中斷引腳選項
掉電和省電模式
工作電壓:內核(DVDDL、AVDDL、AVDDL_PLL):1.2V(外部FET或穩壓器)VDD I/O (DVDDH):3.3V、2.5V或1.8V
收發器 (AVDDH):3.3V或2.5V(商用溫度)
內核(DVDDL、AVDDL、AVDDL_PLL):1.2V(外部FET或穩壓器)
VDD I/O (DVDDH):3.3V、2.5V或1.8V
收發器 (AVDDH):3.3V或2.5V(商用溫度)
采用48引腳QFN (7mm x 7mm) 和64引腳QFN (8mm x 8mm) 封裝
目標應用
? 激光/網絡打印機
? 網絡連接存儲(NAS)
? 網絡服務器
? 主板上的千兆局域網(GLOM)
? 寬帶網關
? 千兆位SOHO/SMB路由器
? 網絡電視
? IP機頂盒
? 游戲控制臺
? 三合一(數據、語音、視頻)媒體中心
? 工業控制
? 汽車車載網絡
