AD9268BCPZ-125是（ADI）推出的雙通道、16位、125 MSPS模數轉換器(ADC)，設計用來支持需要高性能、低成本、小尺寸且具多功能性的通信應用。其具有以下優勢：

片內抖動選項通過低功耗模擬輸入改善SFDR性能。

專有差分輸入在最高300 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。

采用1.8 V單電源供電，而數字輸出驅動器采用一個獨立的電源供電，以支持1.8 V CMOS或LVDS輸出。

標準串行端口接口(SPI)支持各種產品特性和功能，例如：數據格式化（偏移二進制、二進制補碼或格雷碼）、時鐘DCS使能、省電模式、測試模式以及基準電壓模式等。

與AD9258引腳兼容，使16位產品可輕松遷移至14位產品。AD9268BCPZ-125還與面向較低采樣速率、低功耗應用的AD9251、AD9231和AD9204系列產品引腳兼容。

概述

AD9268BCPZ-125是一款雙通道、16位、125 MSPS模數轉換器(ADC)，設計用來支持需要高性能、低成本、小尺寸且具多功能性的通信應用。

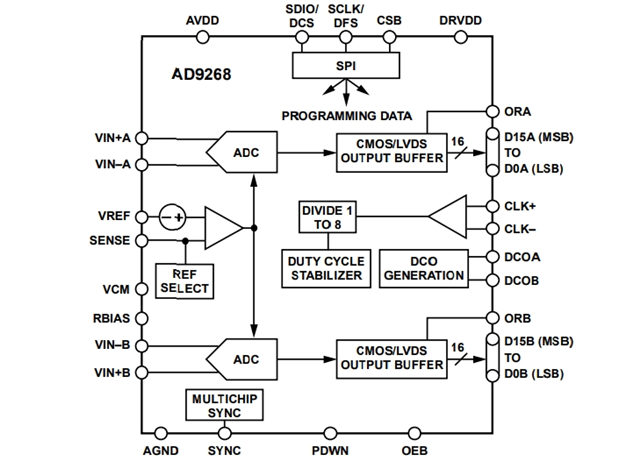

這款雙通道ADC內核采用多級、差分流水線架構，并集成了輸出誤差校正邏輯。每個ADC均具有寬帶寬、差分采樣保持模擬輸入放大器，支持用戶可選的各種輸入范圍。AD9268BCPZ-125集成基準電壓源可簡化設計。占空比穩定器可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能。

AD9268BCPZ-125的ADC輸出數據可以直接路由至兩個外部16位輸出端口，這些輸出可以設置為1.8 V CMOS或LVDS。

需要時，AD9268BCPZ-125靈活的省電選項可以明顯降低功耗。

設置與控制編程利用三線式SPI兼容型串行接口來完成。

AD9268BCPZ-125采用64引腳LFCSP封裝，額定溫度范圍為?40°C至+85°C工業溫度范圍。

應用場景

AD9268BCPZ-125適用于分集無線電系統、多模數字接收機、I/Q解調系統及寬帶數據傳輸設備。 ?典型應用包括：

通信

分集無線電系統

多模式數字接收機(3G)

GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA

I/Q解調系統

智能天線系統

通用軟件無線電

寬帶數據應用

超聲設備

此外，AD9268BCPZ-125主要具備以下功能特點：

70 MHz和125 MSPS時SNR = 78.2 dBFS

SFDR = 88 dBc @ 70 MHz和125 MSPS

低功耗:125 MSPS時為750 mW

1.8 V模擬電源供電

1.8 V CMOS或LVDS輸出電源

整數1至8輸入時鐘分頻器

中頻采樣頻率至300 MHz

200ω輸入時的小信號輸入噪聲為153.6 dBm/Hz

70 MHz和125 MSPS時的阻抗

可選片內擾動

可編程內部ADC基準電壓源

集成ADC采樣保持輸入

靈活的模擬輸入范圍:1 V峰峰值至2 V峰峰值

650 MHz帶寬的差分模擬輸入

ADC時鐘占空比穩定器

95 dB通道隔離/串?dāng)_

串行端口控制

用戶可配置的內置自測(BIST)功能

節能省電模式
