F2971NCGK8是【Renesas】推出的75Ω單刀雙擲（SP2T）射頻開關，工作頻率范圍覆蓋5MHz至3000MHz，適用于 CATV 、 寬帶射頻等場景。 ?
其核心特性
低插入損耗：1200MHz 時為 0.31dB
高隔離度：1200MHz 時為 71dB（RF1/RF2 到 RFC）
高 IIP3：67dBm （在 5MHz）
工作溫度：-40°C 至 105°C
4mm x 4mm、20 引腳 LQFN 封裝
介紹

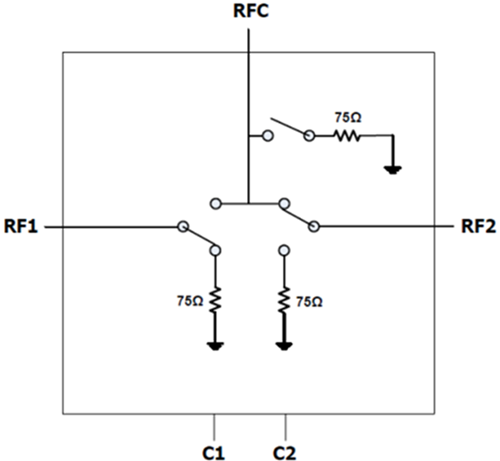

F2971NCGK8是一款堅固耐用、低插入損耗的 75Ω SP2T（SPDT） 吸收式射頻開關，專為各種 CATV 和寬帶射頻應用而設計。該器件覆蓋 5MHz 至 3000MHz 的寬頻率范圍。除了具有出色的線性度和隔離性能外，F2971NCGK8還為隔離的 RF 端口提供 75Ω 端接。F2971NCGK8在 RF 公共端口上具有一個內部開關的終端電阻。
產品優勢
F2971NCGK8提供寬帶射頻性能，以支持 CATV 市場，以及高功率處理和高隔離度。
- 低插入損耗
- 高隔離
- 出色的線性度
- 擴展溫度：-40°C 至 105°C
功能與應用
F2971NCGK8開關采用吸收式設計，內置未選通端口75Ω終端電阻，支持單3.3V供電邏輯控制，適用于衛星通信、基站信號切換等場景。典型應用主要包括：
有線電視/寬帶應用
頭端
光纖/HFC 分配節點
分配放大器
開關矩陣
DTV 調諧器輸入選擇
DVR/PVR/機頂盒
有線電視測試設備
此外，F2971NCGK8還具備以下性能參數
射頻類型：CATV
拓?fù)洌何?/span>
電路：SPDT
頻率范圍：5MHz ~ 3GHz
隔離：57dB
插損：0.64dB
測試頻率：3GHz
P1dB：32dBm
IIP3：75dBm
特性：-
阻抗：75 歐姆
電壓 - 供電：2.7V ~ 3.6V
工作溫度：-40°C ~ 105°C
安裝類型：表面貼裝型
封裝/外殼：20-WFQFN
如需獲取F2971NCGK8（RF）開關專屬報價，歡迎訪問 www.dldtemple.cn 查詢。
