AD629ARZ是一款高共模電壓差分放大器，由（ADI）推出，具有以下核心特性：
AD629ARZ是INA117P和INA117KU的改良替代產品
共模電壓范圍：±270 V
輸入保護：
±500 V共模
±500 V差分模式
寬電源范圍（±.2.5 V至±8 V）
±10 V輸出擺幅(±12 V電源)
最大1 mA電源電流
高精度直流性能
增益非線性度：3 ppm (最大值，AD629B)
失調漂移：20 μV/°C (最大值，AD629A)
失調漂移：10 μV/°C (最大值，AD629B)
增益漂移：10 ppm/°C(最大值)
出色的交流特性
CMRR：77 dB(最小值，500 Hz，AD629A)
CMRR：86 dB(最小值，500 Hz，AD629B)
帶寬：500 kHz
簡介

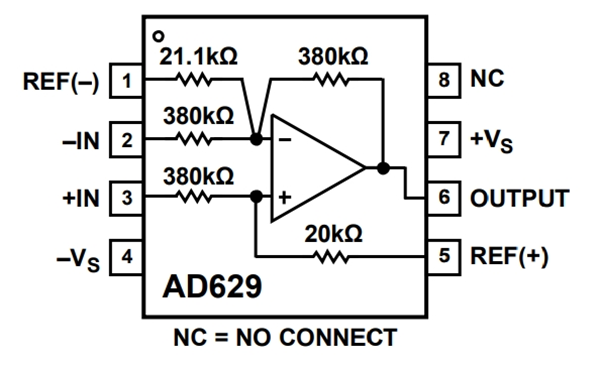

AD629ARZ是一款精密差動放大器，具有非常高的輸入共模電壓范圍，可以在最高±270 V的高共模電壓情況下精確測量差分信號。
在不要求電流隔離的應用中，AD629ARZ可以取代昂貴的隔離放大器。AD629ARZ在±270 V共模電壓范圍內工作，并對輸入提供最高±500 V共?；虿罘帜Ｊ剿沧儽Ｗo(hù)。
AD629ARZ具有以下特性：低失調、低失調漂移、低增益誤差漂移、低共模抑制漂移以及在較寬頻率范圍內出色的共模抑制比(CMRR)。
AD629ARZ提供低成本8引腳SOIC封裝，工作溫度范圍在?40°C至+85°C。
基本信息
產品：AD629ARZ
放大器類型：電流檢測
電路數：1
輸出類型：-
壓擺率：2.1V/μs
-3db 帶寬：500 kHz
電壓 - 輸入補償：200 μV
電流 - 供電：900μA
電流 - 輸出/通道：25 mA
電壓 - 跨度（最小值）：5 V
電壓 - 跨度（最大值）：36 V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：8-SOIC
該器件適用于需高共模電壓處理且對精度要求較高的工業場景，其低功耗（1mA最大電源電流）和快速響應（壓擺率2.1V/μs）進一步優化了動態性能。
典型應用
高壓電流檢測
電池單元電壓監控器
電源電流監控器
電機控制
隔離
立即獲取AD629ARZ差分放大器的專屬報價：
