MAX4736ETC：一款低電壓、單電源、雙路SPDT模擬開關
產品介紹
MAX4736ETC是一款由Maxim Integrated（現為ADI旗下品牌）推出的高性能雙路單刀雙擲（SPDT）模擬開關。MAX4736ETC采用緊湊型12引腳TQFN封裝（3x3mm），專為高精度信號切換和低功耗場景設計?。作為工業級模擬開關的核心器件，MAX4736ETC憑借其卓越特性，廣泛應用于通信、工業控制及消費電子領域?。

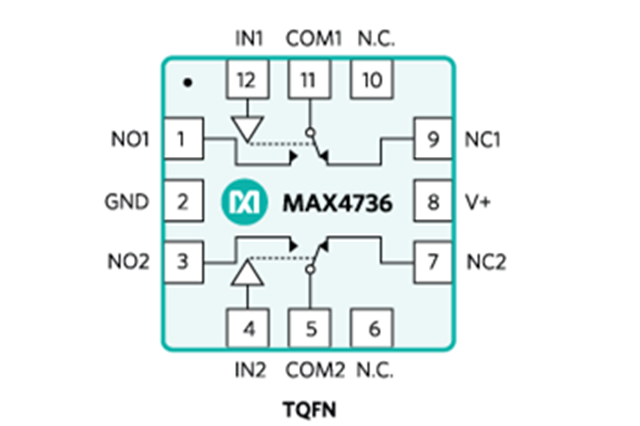

MAX4736ETC引腳圖
技術參數
產品：MAX4736ETC
封裝 / 箱體：TQFN-12
通道數量：2 Channel
配置：2 x SPDT
導通電阻—最大值：800 mOhms
電源電壓-最?。?.6 V
電源電壓-最大：4.2 V
運行時間—最大值：25 ns
空閑時間—最大值：20 ns
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
系列：MAX4736
Pd-功率耗散：1.176 W
產品類型：Analog Switch ICs
電源電流—最大值：1 uA
電源類型：Single Supply
開關直流：300 mA
主要特性
1、低導通電阻與高精度?
MAX4736ETC導通電阻典型值為0.8Ω（最大值800mΩ），通道間匹配誤差低至100mΩ，確保信號傳輸?shù)母弑Ｕ娑?。
MAX4736ETC支持1.6V至4.2V寬電壓范圍，兼容低功耗電池供電設備?。
?
2、高速切換與帶寬性能?
MAX4736ETC開關切換時間僅需25ns（導通）/20ns（關斷），-3dB帶寬高達130MHz，適用于高速信號路由場景?。
?
3、低泄漏電流與抗干擾能力?
關斷狀態下漏電流低至1nA，有效降低靜態功耗?。
串擾抑制達-78dB@1MHz，減少高頻信號干擾?。
?
4、封裝與可靠性?
MAX4736ETC采用12-TQFN封裝（3x3mm），支持表面貼裝（SMT），適應高密度PCB布局?。
工作溫度覆蓋-40°C至+85°C，MAX4736ETC可滿足工業級環境要求?。
?
典型應用場景?
?1、通信設備信號路由?
MAX4736ETC用于射頻前端模塊、基站天線切換及多路復用系統，支持高頻信號的無損傳輸?。
2、工業控制系統?
MAX4736ETC在PLC（可編程邏輯控制器）、傳感器陣列及測試設備中實現高精度信號切換?。
3、醫療儀器與消費電子?
MAX4736ETC集成于便攜式醫療設備（如心電圖儀）及智能家居控制器，優化低功耗信號處理?。
如需獲取MAX4736ETC價格信息，請訪問網站 www.dldtemple.cn 。
