介紹來自（TI）的一款AWR2544BGAMQRQ1：適用于 ADAS 應用、76-81GHz FMCW 衛星片上雷達傳感器。

說明

AWR2544BGAMQRQ1是一款由 FMCW 收發器組成的單芯片毫米波傳感器。該器件能夠在 76GHz 至 81GHz (EHF) 頻段內運行，并包括雷達數據處理元件和一套豐富的車載網絡外設。AWR2544BGAMQRQ1為客戶提供了額外的封裝上裝載 (LOP) 天線特性，便于將天線直接連接到封裝上。AWR2544BGAMQRQ1采用 TI 的低功耗 45nm RFCMOS 工藝制造，能夠在小型封裝中以超低 BOM 數量實現出色的集成度。AWR2544BGAMQRQ1設計用于汽車領域中的低功耗、自監控、超精確雷達系統。

AWR2544BGAMQRQ1包含一個無線電處理器子系統 (RSS)，該子系統負責雷達前端配置、控制和校準。在主要子系統 (MSS) 中，AWR2544BGAMQRQ1實現了一個用戶可編程的 Arm Cortex-R5F 處理器，允許自定義控制和汽車接口應用。硬件加速器塊 (HWA 1.5) 通過卸載通用雷達處理（例如 FFT、擴展和壓縮）來對 MSS 進行補充。這節省了外部處理器上的 MIPS，為自定義應用和實現更高級別的后處理算法騰出了資源。

AWR2544BGAMQRQ1性能參數：

發射功率?：+12.5dBm

?接收噪聲系數?：+12.5dB

?相位噪聲?：在76GHz至77GHz為-96dBc/Hz，在76GHz至81GHz為-95dBc/Hz?

?AWR2544BGAMQRQ1處理元件?：

配備Arm? Cortex-R5F?內核（支持鎖步操作），頻率為300MHz

包含TI雷達硬件加速器（HWA1.5）用于FFT、干擾抑制和存儲器壓縮等運算

多個EDMA實例用于數據移動?

?AWR2544BGAMQRQ1接口?：

支持10/100/1000Mbps RGMII/RMII/MII以太網

串行閃存接口（從QSPI閃存加載用戶應用）

多個ADC通道、SPI、UART、I2C、GPIO、EPWM和雙通道LVDS接口?

AWR2544BGAMQRQ1安全特性?：

嵌入式硬件安全模塊（HSM），支持身份驗證和加密的安全引導

支持RSA-4K、ECC-512等加密算法，具備密鑰撤銷功能的非對稱密鑰?

應用場景

1、?ADAS與自動駕駛系統?

?前向雷達與角雷達?：支持自動緊急制動（AEB）、盲點檢測等功能，AWR2544BGAMQRQ1通過76GHz至81GHz頻段實現高精度障礙物探測，探測距離超過200米?。

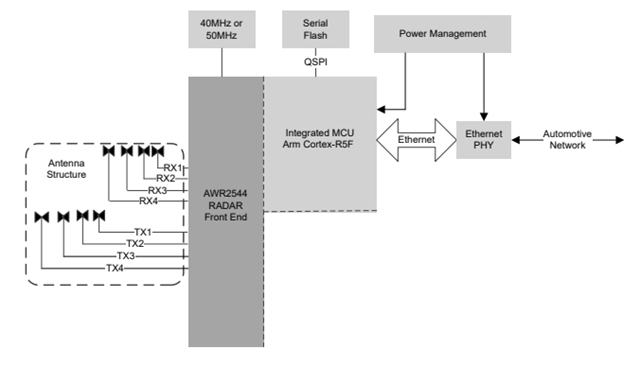

?衛星架構集成?：AWR2544BGAMQRQ1采用分布式系統設計，可將部分處理后的1D FFT數據通過1Gbps以太網實時傳輸至中央計算單元，提升車輛360度感知能力?。

2、?工業與航天傳感?

?高精度雷達探測?：支持工業物聯網中的定位、速度測量及目標跟蹤，AWR2544BGAMQRQ1適用于智能工廠設備避障與航天器數據采集場景?。
