概述：HV53011 16通道推挽式驅動器為表面觸覺應用提供高壓驅動器解決方案。HV53011具有16個推挽式驅動器，輸出擺幅為135V，具有返回至零 (RTZ) 功能，每個驅動器的拉電流和灌電流至少為24mA。每路高壓輸出均能夠驅動高達250pF容性負載。此外，HV53011集成了全局電流傳感器…
概述：
HV53011 16通道推挽式驅動器為表面觸覺應用提供高壓驅動器解決方案。HV53011具有16個推挽式驅動器，輸出擺幅為±135V，具有返回至零 (RTZ) 功能，每個驅動器的拉電流和灌電流至少為24mA。每路高壓輸出均能夠驅動高達250pF容性負載。此外，HV53011集成了全局電流傳感器功能，可監控充電和放電電流。

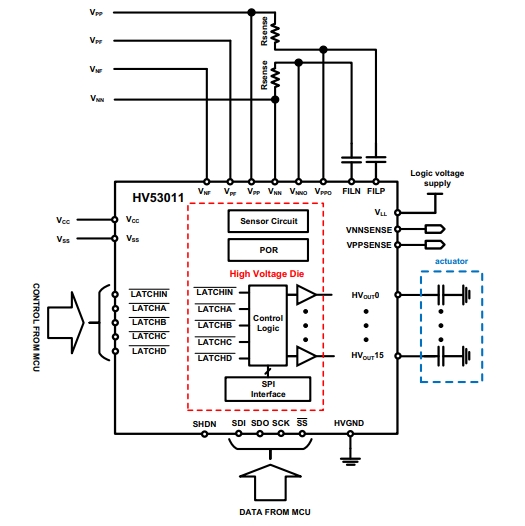

HV53011 16通道推挽式驅動器利用SPI接口在微控制器/處理器和高壓驅動器之間進行通信。該接口提供3.3V邏輯I/O信號，時鐘速度高達32MHz。五個數字LATCH控制信號管理數據流和點火模式，同時將輸出設置為四種可能狀態之一：VPP、VNN、0V或高阻抗。
該器件具有精確的上電和斷電序列，需要四個高壓電源軌（VPP、VPF、VNN、VNF）和三個低壓電源軌（VCC、VSS和VLL）。配套的集成HV53001驅動器IC具有內置電源開/關序列控制電路，保持順序正確。
該驅動器具有關斷功能，可禁用并設置為在不使用驅動器時消耗最小功率。
特點：
16通道推挽式輸出
返回至零 (RTZ) 和高阻抗 (Hi-Z) 功能
輸出電壓：高達±135V
拉-灌輸出電流：24mA（最小值）
最大輸出負載：250pF
電流傳感器輸出

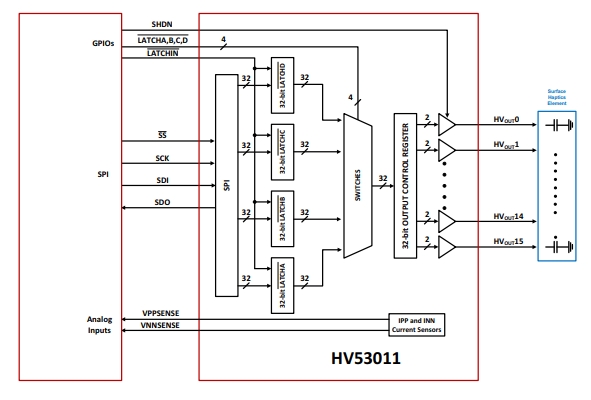

SPI接口，每通道采用四鎖存2位架構
上電復位功能
關斷功能
59焊球8mm x 8mm TFBGA封裝
典型應用
? 表面觸覺應用
? MEMS驅動器
? 壓電驅動器
深圳市明佳達電子有限公司（收購、出售）（Microchip）HV53011-E/KVX 16位、帶RTZ的±135V推挽式驅動器，移位寄存器，如有需要，請聯系陳先生：
