最新資訊簡介ADM2682EBRIZ是一款具備15 kV ESD保護功能的完全集成式5 kV rm信號和電源隔離數據收發器，適合多點傳輸線路上的高速通信應用。該器件集成了一個5 kV rms隔離DC/DC電源，省去了外部DC/DC隔離模塊。器件針對平衡傳輸線路而設計，符合ANS/TIA/EIA-485-A-98和ISO 8482:19…
簡介
ADM2682EBRIZ是一款具備±15 kV ESD保護功能的完全集成式5 kV rm信號和電源隔離數據收發器，適合多點傳輸線路上的高速通信應用。該器件集成了一個5 kV rms隔離DC/DC電源，省去了外部DC/DC隔離模塊。
器件針對平衡傳輸線路而設計，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)標準。

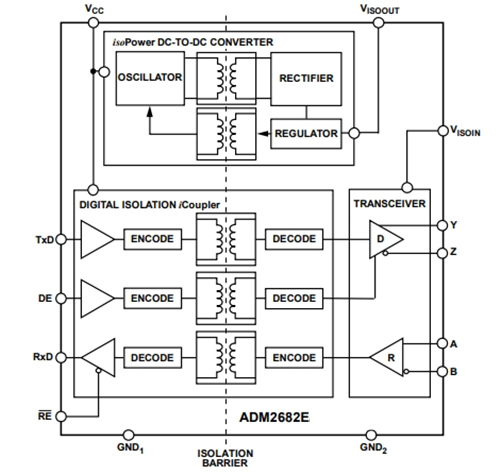

ADM2682EBRIZ集成ADI公司的iCoupler?技術，將一個3通道隔離器、一個三態差分線路驅動器，一個差分輸入接收器和ADI公司的isoPower?DC/DC轉換器集成于單封裝中。它們采用5V或者3.3V單電源供電，實現完全集成的信號和電源隔離RS-485解決方案。
特征
5 kV rms隔離RS-485/RS-422收發器，可配置為半雙工或全雙工
集成isoPower的隔離式DC/DC轉換器
對RS-485輸入/輸出引腳提供±15 kV ESD保護符合ANSI/TIA/
EIA-485-A-98和ISO 8482:1987(E)標準
數據速率：16 Mbps (ADM2682E)，500 kbps (ADM2687E)
5 V或3.3 V電源供電
總線最多支持與256個節點連接
開路和短路故障保護接收器輸入
高共模瞬變抗擾度：>25 kV/μs
熱關斷保護
安全和法規認證
UL認證(申請中)
依據UL 1577，1分鐘5000 V rms
CSA元件驗收通知#5A(申請中)
IEC 60601-1：400 V rms(基本)，250 V rms(加強)
IEC 60950-1：600 V rms(基本)，380 V rms(加強)
符合VDE標準證書(申請中)
DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01
VIORM = 846 V峰值
工作溫度范圍：?40°C至+85°C
16引腳寬體SOIC封裝，超過8 mm的爬電距離和電氣間隙
應用
隔離式RS-485/RS-422接口
工業現場網絡
多點數據傳輸系統
