深圳市明佳達電子有限公司回收、供應(Infineon)6EDL7141XUMA1 半橋 柵極驅動器 IC 非反相 PG-VQFN-48-78。

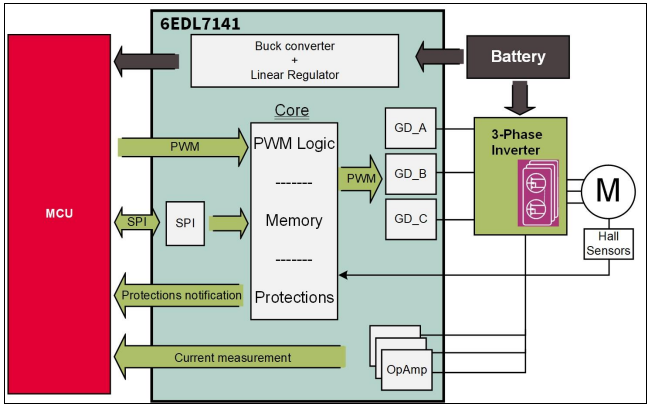

概述
6ED7141柵極驅動器IC設計用于三相BLDC或PMSM電機驅動應用。該器件具有三個半橋驅動器,每個驅動器能夠驅動高側和低側N溝道MOSFET。此外,該器件還具有可編程死區時間延遲,防止在正常工作模式下HS和LS開關之間發生電流擊穿。
6ED7141具有用于低側和高側柵極驅動器的獨立電荷泵,支持100%占空比和低壓電源運行。該柵極驅動器可編程為7V、10V、12V或15V電源。驅動信號的轉換率通過細粒度編程設定,降低EMI輻射。
6EDL7141具有諸多保護特性,可在惡劣條件下(例如監測電源電壓和系統參數)提高應用的穩健性。集成SPI提供詳細的故障報告和靈活的參數設置,例如電流檢測放大器的增益、柵極驅動器的轉換率控制、各種保護特性或柵極驅動器電壓。
6EDL7141XUMA1 技術參數
驅動配置:半橋
通道類型:3 相
驅動器數:3
柵極類型:N 溝道 MOSFET
電壓 - 供電:5.5V ~ 60V
邏輯電壓 - VIL,VIH:0.8V,2V
電流 - 峰值輸出(灌入,拉出):1.5A,1.5A
輸入類型:非反相
上升/下降時間(典型值):-
工作溫度:-40°C ~ 125°C(TJ)
安裝類型:表面貼裝型

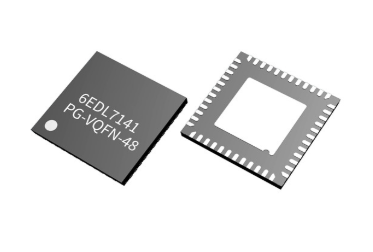

封裝/外殼:48-VFQFN 裸露焊盤
供應商器件封裝:PG-VQFN-48-78
基本產品編號:6EDL7141
應用
電動工具
園藝工具
三相BLDC和PMSM電機
電動自行車
機器人、RC玩具、消費級無人機和多旋翼飛行器
泵和風扇
