Nexperia近日新推出一系列符合AEC-Q100標準的超低靜態電流通用低壓差(LDO)穩壓器。該新系列同時包含高精度帶輸出跟隨的LDO，集成輸出保護功能，且輸入電壓范圍較寬，因此可直接連接汽車電池。這些LDO采用熱優化設計，在冷啟動條件下，也能夠?yàn)樾畔蕵?lè)系統、ADAS、遠程信息處理及照明系統等汽車應用中的紋波敏感負載提供穩定電壓源。帶輸出跟隨功能的LDO具有出色的輸出保護能力，可以在車身控制模塊、區域控制單元及動力系統中表現出優異性能，可用于涉及車外負載（如傳感器）的場景。  除了汽車應用外，這些LDO還適用于工業領域，包括電動工具、電動自行車及電池組等。

在電池供電的汽車應用中，低靜態電流(Iq)和關斷電流(ISHUT)對節能與延長電池續航時間至關重要。常開系統要求將Iq維持在超低水平，并在整個溫度范圍內保持穩定輸出。而CAN喚醒系統及某些具有睡眠狀態的系統，則需要超低的ISHUT，以盡可能地減少深度睡眠（關機）模式下的電量消耗。該系列LDO的能效表現突出，輕載時的靜態電流低至5.3 μA（典型值），關機模式下的關斷電流僅有300 nA（典型值），是待機和CAN喚醒系統中的微控制器(MCU)、控制器局域網(CAN)或局域互聯網(LIN)收發器等常開組件的理想供電選擇。

帶輸出跟隨的LDO還能進一步滿足PCB板外供電場景（如傳感器供電）的需求。這類應用通常需要高度可靠的輸出保護，以防止對地短路、對電池短路及反向電流等潛在風險。為解決這些難題，該系列中的跟隨LDO集成全面的防護機制，確保在嚴苛環境下穩定運行。此外，在比例傳感或測量應用中，這些LDO可提供出色的輸出精度，用于跟隨模數轉換器(ADC)或MCU的供電電壓時，輸出誤差僅為±5 mV。

通用LDO可在3-40 V的寬輸入電壓范圍內提供穩定的3.3 V或5 V輸出（精度達±2%），可直接連接汽車電池，無需額外的預穩壓電路。該系列LDO集成了短路保護、過流保護及熱關斷等保護功能，并可在-40℃到125℃（環境溫度）或-40℃到150℃（結溫）范圍內穩定運行。此外，該系列中的部分器件配備Power Good (PG)輸出電壓狀態監控功能，可用于支持功能安全相關的系統設計。

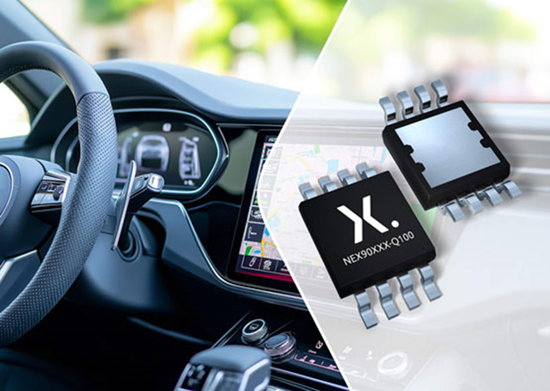

NEX90x30-Q100 LDO具備300 mA輸出電流能力，并提供多種封裝選擇，包括熱優化、底部散熱的8引腳HTSSOP封裝(3 mm × 3 mm)和DFN6封裝(2 mm × 2 mm)。對于較低負載電流應用，NEX90x15-Q100器件提供150 mA輸出電流，性價比更高，并提供SOT23-5、SOT223-4和HWSON6 (DFN-6)等靈活封裝選擇。跟隨LDO NEX91207-Q100具有70mA輸出電流，采用SOT23-5和SOT23-5S封裝。

欲了解有關Nexperia LDO穩壓器的更多信息，請?jiān)L問：www.nexperia.com/low_dropout_regulator
