（ADI工業以太網）ADIN1200BCP32Z、ADIN1200CCP32Z低功耗、單端口10/100以太網收發器
深圳市明佳達電子有限公司供應且回收（ADI工業以太網）ADIN1200BCP32Z、ADIN1200CCP32Z 低功耗、單端口10/100以太網收發器，產品詳情：ADIN1200 10/100工業以太網PHY是一款強大的低功耗單端口10/100以太網收發器，具有業界領先的延遲規格，主要設計用于工業以太網應用。該…
深圳市明佳達電子有限公司供應且回收（ADI工業以太網）ADIN1200BCP32Z、ADIN1200CCP32Z 低功耗、單端口10/100以太網收發器，
產品詳情：

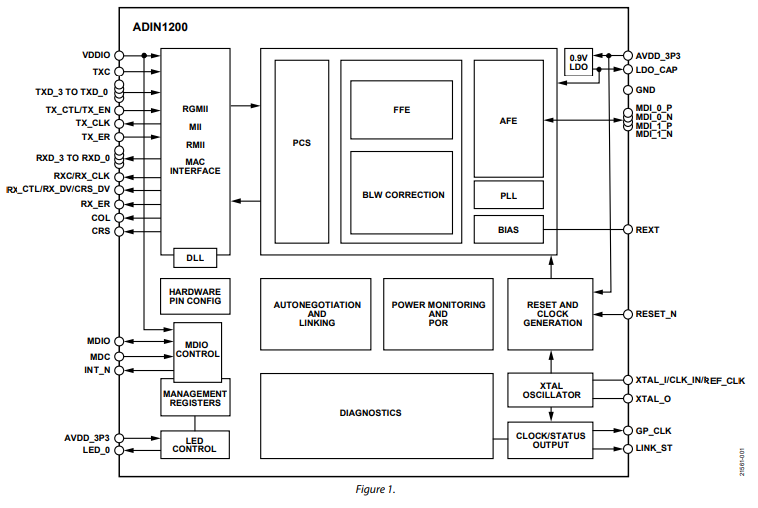

ADIN1200 10/100工業以太網PHY是一款強大的低功耗單端口10/100以太網收發器，具有業界領先的延遲規格，主要設計用于工業以太網應用。該設計集成了節能以太網PHY內核以及全部相關常用模擬電路、輸入和輸出時鐘緩沖、管理接口和子系統寄存器以及MAC接口和控制邏輯，以便管理復位和時鐘控制以及引腳配置。
ADIN1200采用5 mm × 5 mm、32引腳引腳架構芯片級封裝(LFCSP)，且假設使用3.3 V MAC接口電源，可采用3.3 V單電源供電。為實現最大的系統級設計靈活性，通過單獨的VDDIO電源可以對管理數據輸入/輸出(MDIO)和MAC接口電源電壓進行配置，而不考慮ADIN1200上的另一個電路并在1.8 V、2.5 V或3.3 V下工作。上電時，ADIN1200保持在硬件復位狀態，直至每個電源已超過其最小上升閾值且電源良好為止。通過監視電源以檢測一個或多個電源電壓是否低于最小下降閾值，并將器件保持在硬件復位狀態直到電源恢復并滿足上電復位(POR)電路要求，才能提供掉電保護。
MII管理接口（也稱為MDIO接口）在主機處理器或MAC和ADIN1200之間提供雙線式串行接口，以便訪問PHY內核管理寄存器中的控制和狀態信息。該接口與IEEE? 802.3?標準第22和45條管理幀結構兼容。
ADIN1200可支持最長180米電纜。
技術參數
類型：收發器
協議：以太網，IEEE 802.3，MII，RMII，PHY2
驅動器/接收器數：4/4，1/1
雙工：全，半
數據速率：10Mbps，100Mbps
電壓 - 供電：1.71V ~ 1.89V，2.25V ~ 2.75V，3.14V ~ 3.46V
工作溫度：-40°C ~ 85°C（ADIN1200BCP32Z）
工作溫度：-40°C ~ 105°C（ADIN1200CCP32Z）
安裝類型：表面貼裝型
封裝/外殼：32-WFQFN 裸露焊盤，CSP
供應商器件封裝：32-LFCSP（5x5）
基本產品編號：ADIN1200
應用：
? 工業自動化
? 過程控制
? 工廠自動化
? 機器人和運動控制
? 樓宇自動化
? 測試與測量
? 工業物聯網(IoT)
