MAX20069CGTL/VY為高度集成的TFT電源和LED背光驅動IC，適用于汽車TFT-LCD應用。IC集成升/降壓轉換器、升壓轉換器、兩個柵極驅動電源以及為四串LED顯示屏背光供電的升壓/SEPIC轉換器。

特點

4路輸出TFT-LCD偏置電源

TFT-LCD部分的輸入電壓范圍為2.8V至5.5V

集成440kHz或2.2MHz升壓和升/降壓轉換器

3mA、正壓/負壓柵極驅動調節器，輸出電壓可調

通過SEQ引腳實現靈活的電阻編程排序

全部輸出提供欠壓保護

低靜態電流待機模式

4通道LED背光照明驅動器

每通道高達150mA輸出電流

4.5V至42V輸入電壓范圍

集成Boost/SEPIC控制器(440kHz或2.2MHz)

10,000:1 @ 200Hz調光比

自適應電壓優化，有效降低LED電流驅動功耗

燈串開路、LED短路、對地短路診斷

低EMI

LED燈串相移調光

LED驅動器和TFT擴頻

可選開關頻率

I2C接口用于控制和診斷

通過FLTB引腳和I2C指示故障

過載和熱保護

-40°C至+105°C環境溫度范圍

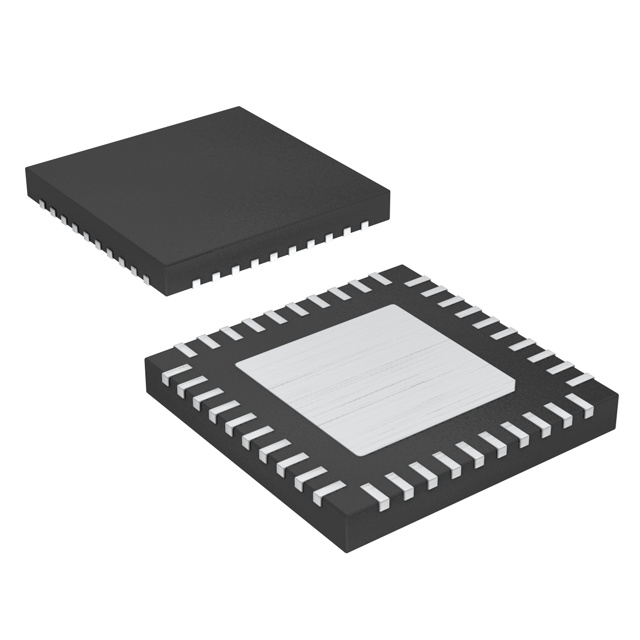

40引腳(6mm x 6mm) TQFN封裝，帶裸焊盤

應用

汽車中心顯示器

汽車儀表盤

汽車抬頭顯示

汽車導航系統
